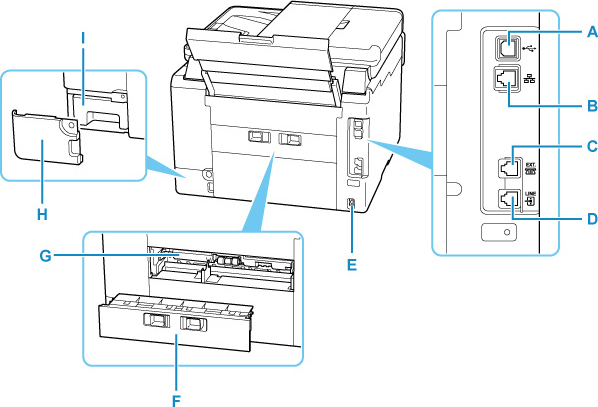

Vedere din spate

A: Port USB

Introduceţi cablul USB pentru a conecta imprimanta la un computer.

B: Conector de reţea LAN cablată

Introduceţi cablul LAN pentru a conecta imprimanta la o reţea LAN.

C: Mufă pentru dispozitiv extern

Conectați un dispozitiv extern, cum ar fi un telefon sau un robot telefonic.

D: Mufă de linie telefonică

Conectaţi linia telefonică.

E: Conectorul cablului de alimentare

Conectaţi la priză cablul de alimentare furnizat.

F: Capacul din spate

Detaşaţi-l când doriţi să scoateţi hârtia blocată.

G: Capac unitate de transport

Deschideţi când îndepărtaţi hârtia blocată.

H: Capac de întreţinere

Deschideţi-l la înlocuirea cartuşului de întreţinere.

I: Cartuş de întreţinere

Absoarbe cerneala utilizată pentru curăţare.

Notă

• Pentru detalii despre înlocuirea cartuşului de întreţinere, consultaţi Înlocuirea cartuşului de întreţinere.

Important

• Nu atingeţi carcasa metalică.

• Nu conectaţi şi nu deconectaţi cablul USB în timp ce imprimanta imprimă sau scanează cu computerul. Acest lucru poate crea probleme.
